Οδηγός εγκατάστασης MBR: Αποφύγετε δαπανηρά σφάλματα βιοαντιδραστήρα μεμβράνης

MBR Installation Mastery: Πρωτόκολλα κρίσιμων πεδίων από ειδικό σε συστήματα λυμάτων

Με 23 χρόνια σχεδίασης και θέσης σε λειτουργία βιοαντιδραστήρα μεμβράνης, έχω τεκμηριώσει πώς μια παράβλεψη εγκατάστασης-όπως ακατάλληλη απόσταση κασετών μεμβράνης ή ελαττωματικές σωληνώσεις διείσδυσης-μπορεί να προκαλέσει μη αναστρέψιμη ρύπανση, να μειώσει τους ρυθμούς ροής κατά 40-60% και να προκαλέσει κόστος αντικατάστασης 500.000 $.Τα MBR απαιτούν υπερ-ακριβή ενσωμάτωση βιολογικών, υδραυλικών και μεμβρανικών συστημάτων. Παρακάτω παρουσιάζονται επιταγές εγκατάστασης που έχουν δοκιμαστεί σε μάχη- που σπάνια καλύπτονται στα εγχειρίδια προμηθευτών.

I. Προ-Εγκατάσταση: Πέρα από την ετοιμότητα αποθήκης σε λεκάνη

1.1 Επικύρωση υλικού και διαμόρφωσης μεμβράνης

Βιομηχανικά εναντίον δημοτικών συστημάτων:

• Μεμβράνες PVDFκυριαρχούν στις δημοτικές εφαρμογές, αλλά αποτυγχάνουν καταστροφικά σε λύματα τροφίμων με λάδι/λίπη- (＞50 mg/L FOG). Για σφαγεία ή διυλιστήρια,Μεμβράνες PTFEμε υδρόφοβες επιφάνειες δεν είναι-διαπραγματεύσιμες. Μια μετασκευή γαλακτοκομικών μονάδων είδε τη ροή PVDF να μειώνεται κατά 80% σε 3 μήνες. PTFE διατηρήθηκε ＞25 LMH μετά-διόρθωση.

Προσανατολισμός κασέτας:

• Παράλληλη ροή(από άκρο-σε-τελική στοίχιση κεφαλίδας) ελαχιστοποιεί τις νεκρές ζώνες αλλά απαιτεί πλάτος λεκάνης 1,2×.
• Ροή σειράς(κλιμακωτές κεφαλίδες) ταιριάζει σε στενές λεκάνες, αλλά υπάρχει κίνδυνος ανισορροπίας ροής 15–20%. Σάρωση με λέιζερ-διαστάσεις λεκάνης πριν από την οριστικοποίηση της διάταξης.

1.2 Conditioning Bioreactor: The Overlooked Catalyst

Ενεργή σπορά λάσπης:

• Έγχυση 2.500–3.000 mg/L MLSS από λειτουργικούς βιοαντιδραστήρες 72 ώρες πριν από την εμβάπτιση στη μεμβράνη.
• Κρίσιμη παράμετρος: Αναλογία F/M 0,05–0,1 kg BOD/kg MLSS/ημέρα. Οι υψηλότερες αναλογίες προκαλούν μη αναστρέψιμη τύφλωση των πόρων κατά τη θέση σε λειτουργία.

Προ-Βαθμονόμηση αερισμού:

• Οι λεπτοί-διαχυτές φυσαλίδων πρέπει να έχουν πλάτος ＞2,0 mg/L DO-προτούβύθιση μεμβράνης. Η εκκίνηση του εργοστασίου ηλεκτρονικών ειδών απέτυχε επειδή οι διαβαθμίσεις DO κυμαίνονταν από 0,8–4,2 mg/L-μεμβράνες που είχαν ρυπανθεί ασύμμετρα.

Λίστα ελέγχου επαλήθευσης πριν από την εγκατάσταση:

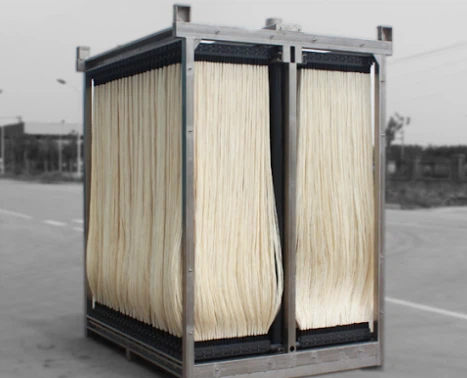

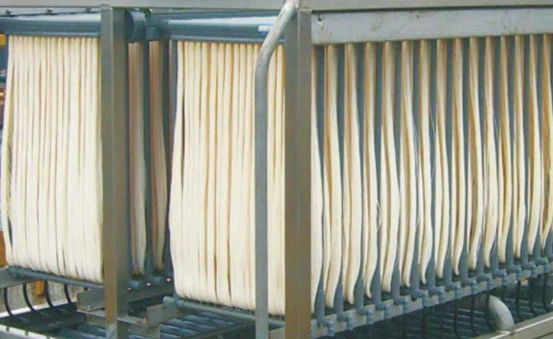

II. Εγκατάσταση κασέτας μεμβράνης: Πρωτόκολλα χειρουργικής ακριβείας

2.1 Χειρισμός και βύθιση: Αποφυγή λαθών αξίας 10.000 $

• Ανύψωση γερανού: Χρησιμοποιήστε ράβδους διαστολής με προσάρτημα 4-σημείων. Ανελκυστήρες ενός σημείου κάμπτουν τα πλαίσια ＞2 μοιρών, παραμορφώνουν την ευθυγράμμιση των ινών.
• Ρυθμός βύθισης: Χαμηλότερο στα 0,3 m/λεπτό. Οι ταχύτεροι ρυθμοί παγιδεύουν θύλακες αέρα, προκαλώντας συγκρούσεις πλαισίων που προκαλούνται από την άνωση-.
• Anti Scour Padding: Τοποθετήστε πατάκια EPDM 30 mm κάτω από κουφώματα εάν το δάπεδο της λεκάνης έχει λειαντικά φινιρίσματα.

2.2 Οριζοντίωση και απόσταση: Η γεωμετρία υπαγορεύει την απόδοση

• Επίπεδο Ανοχής: ＜2 mm/m (έλεγχος μέσω ψηφιακού κλισιόμετρου).
• Inter-Κενό κασέτας: Ελάχιστο 100 mm για ομοιομορφία καθαρισμού αέρα. Στο WWTP της Σαγκάης, κενά 70 mm προκάλεσαν 30% χαμηλότερο καθαρισμό στις κεντρικές κασέτες.
• Εκκαθάριση τοίχου: Ελάχιστο 200 mm για την αποφυγή ρύπανσης από στροβιλισμό.

III. Σωληνώσεις & Όργανα: Κρυφές Υδραυλικές Παγίδες

3.1 Σωληνώσεις διείσδυσης – Ο σιωπηλός δολοφόνος ροής

• Κλίση: 0,5 μοίρες προς τα πάνω προς την κεφαλίδα συλλογής αποτρέπει το κλείδωμα του αέρα.
• Ταχύτητα: Διατήρηση 1,0–1,5 m/sec. Οι ταχύτητες ＜0,8 m/sec προωθούν την καθίζηση της λάσπης. ＞2,0 m/sec διαβρώνει τις ίνες PVDF.
• Αποσβεστήρες παλμών: Εγκαταστήστε εάν η συχνότητα διαδρομής της αντλίας υπερβαίνει τα 45 Hz για να αποτρέψετε την κόπωση των ινών.

3.2 Ενσωμάτωση του συστήματος Air Scour

• Εξισορρόπηση πολλαπλών: Ρυθμιζόμενα στόμια υποχρεωτικά ανά σειρά κασέτας. Οι μετρήσεις πεδίου πρέπει να δείχνουν ~ 5% διακύμανση ροής αέρα.
• Υλικό σωλήνα: ΧρήσηSCH 80 CPVCγια αεροπορικές γραμμές ανθεκτικές στο όζον-. Το τυπικό PVC ραγίζει εντός 18 μηνών όταν χρησιμοποιείται ο οζονισμός.

IV. Θέση σε λειτουργία: Το πρωτόκολλο 72-Hour Make-or-Break

Φάση 1:Προετοιμασία μεμβράνης (0–24 ώρες)

• Ροή: 50% ροή σχεδίασης (π.χ. 15 LMH για 30 LMH ονομαστική)
• Εξαερισμός: Συνεχής χονδροειδής φυσαλίδα (50 Nm³/ώρα ανά κασέτα)
• Διαπερώ: Επανακυκλοφορία σε βιοαντιδραστήρα-ποτέ δεν αποφορτιστεί ακόμα

Φάση 2:Εγκλιματισμός στη βιομάζα (24–48 ώρες)

• Αυξήστε τη ροή κατά 5 LMH/ώρα μέχρι να φτάσετε στο σχεδιασμό του 80%.
• Παρακολούθηση TMP κάθε 15 λεπτά. ματαιωθεί εάν ΔP ＞0,3 bar/ώρα

Φάση 3:Σταθεροποίηση (48–72 ώρες)

• Διατήρηση κύκλων ροής στόχου + χαλάρωσης (9 λεπτά διήθηση / 1 λεπτό παύση)
• Επίδοση/Αποτυχία: Σταθερότητα TMP ±0,05 bar/ώρα

V. Αποφυγή καταστροφικών βλαβών: Μετά την-διασφάλιση εγκατάστασης

5.1 Πρωτόκολλο στάθμευσης μεμβράνης (＞48 ώρες αδράνειας)

• Υγρό πάρκινγκ: Βυθίστε σε διάλυμα NaHSO3 200 ppm (pH 3,5–4,0)
• Στεγνό πάρκινγκ: Ξεπλύνετε με 1.000 ppm κιτρικό οξύ + καθαρισμό N2

5.2 Πρώτο κλείδωμα συντήρησης 90 ημερών

• Καθημερινά: Καταγραφή TMP, ροής, MLSS, αποτελεσματικότητας αφαίρεσης COD
• Εβδομαδιαίος: 0,1% κιτρικό οξύ CIP στους 35 βαθμούς (ακόμα και αν είναι σταθερό TMP)
• Μηνιαίος: Δοκιμή ακεραιότητας ινών (αποσύνθεση πίεσης ＜5%/min)

VI. Μακροπρόθεσμη-Βελτιστοποίηση απόδοσης

Συσχέτιση κρίσιμων δεδομένων:

• Ιξώδες λάσπης έναντι ροής: MLSS ＞12.000 mg/L απαιτεί ελαττωτική ροή 0,5 LMH ανά 1.000 mg/L αύξηση.
• Αντιστάθμιση θερμοκρασίας: Η διαπερατότητα πέφτει κατά 2% ανά βαθμό κάτω από 15 μοίρες -αυξήστε αντίστοιχα το SADm.
